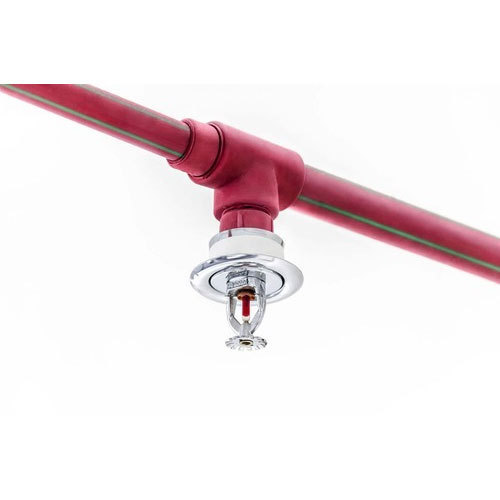

Hệ thống sprinkler (Sprinkler system) là hệ thống chữa cháy sử dụng vòi xả kín luôn ở chế độ thường trực, các vòi xả chỉ làm việc khi nhiệt độ môi trường tại đó đạt đến một giá trị kích hoạt nhất định. Vì vậy hệ thống sprinkler chỉ có khả năng chữa cháy theo điểm (chữa cháy cục bộ) trên một diện tích bảo vệ nhất định.
Hệ thống sprinkler (tyco sprinkler systems) được sử dụng để bảo vệ các cơ sở có mức độ nguy cơ cháy thấp, nguy cơ cháy trung bình. Đặc điểm chính của hệ này là trong đường ống (tyco sprinkler mains proving pipe) luôn chứa đầy nước và được duy trì ở một áp lực nhất định theo tiêu chuẩn áp lực nước chữa cháy (áp lực đó có thể được duy trì bằng bơm bù hoặc bể nước có khí nén).
Nguyên Lý Làm Việc Của Hệ Thống Chữa Cháy Sprinkler
– Bình thường trong mạng đường ống luôn được duy trì trong một áp lực làm việc nhất định, áp lực này có được là do bơm bù tạo ra. Do điều kiện khách quan, luôn luôn có sự thất thoát nước từ mạng đường ống về nguồn cấp nước do độ kín của các van.
Khi đó áp lực trong hệ thống sẽ giảm chậm đến giá trị ngưỡng áp lực khởi động của công tắc áp lực điều khiển bơm bù làm việc tạo tín hiệu điện truyền về tủ trung tâm điều khiển, trung tâm điều khiển sẽ điều khiển các rơle cấp điện cho bơm bù hoạt động bù vào lượng nước bị hao hụt trên đường ống, đồng thời tạo ra tín hiệu báo chế độ làm việc của bơm bù.
Khi áp suất trong đường ống cứu hỏa đạt đến giá trị áp lực làm việc ban đầu, công tắc áp lực đạt ngưỡng ngắt, tạo tín hiệu điện truyền về trung tâm điều khiển và qua các rơ le sẽ cắt nguồn điện cung cấp cho bơm bù, bơm bù tự ngắt.
– Khi nhiệt độ tại nơi có cháy tăng lên và đạt đến ngưỡng cố định, hệ thống chữa cháy tự động sprinkler sẽ được kích hoạt và nước trong đường ống dưới áp lực sẽ phun vào đám cháy, khi đó bơm bù làm việc.
Do lưu lượng chữa cháy lớn, áp lực trong hệ thống giảm rất nhanh, bơm bù làm việc nhưng không bù đủ lượng nước chữa cháy, nên áp lực trong đường ống tiếp tục giảm. Khi áp suất trong đường ống cứu hỏa giảm đến mức ngưỡng làm việc của công tắc áp lực điều khiển bơm chữa cháy, khi đó công tắc áp lực của máy bơm chữa cháy sẽ làm việc, thông qua trung tâm điều khiển sẽ khởi động máy bơm chữa cháy hoạt động tiếp tục cấp nước cho hệ thống chữa cháy.
Đồng thời, trung tâm điều khiển sẽ điều khiển rơle ngắt điện bơm bù, máy bơm bù sẽ không làm việc. Song song đó, trung tâm điều khiển cũng phát các tín hiệu báo động và báo trạng thái làm việc của các bơm.
Trong trường hợp máy bơm chữa cháy chính không hoạt động vì hư hỏng thì sau một thời gian nhất định, trung tâm điều khiển chữa cháy tự động sẽ điều khiển rơle khởi động máy bơm chữa cháy dự phòng hoạt động cung cấp nước cho quá trình chữa cháy
– Sau khi chữa cháy xong cần phải tắt bơm, thay các vòi phun đã được kích hoạt, bảo dưỡng các thiết bị chính và đưa hệ thống về trạng thái trực.

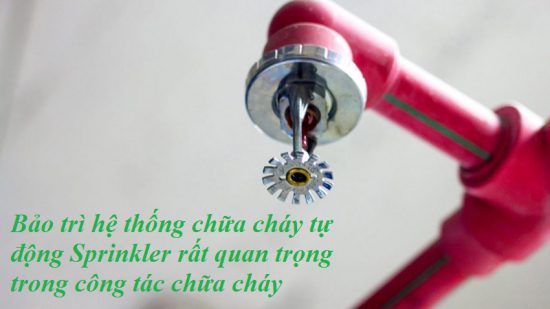

Thời gian kiểm tra, bảo dưỡng cho hệ thống chữa cháy tự động Spinkler
Căn cứ quy định tại điều 6.2.2, TCVN 3890:2009, việc kiểm tra, bảo dưỡng hệ thống báo cháy được quy định như sau:+ Hệ thống báo cháy phải được kiểm tra, bảo dưỡng mỗi năm ít nhất hai lần. Khi kiểm tra phải thử toàn bộ chức năng của hệ thống và thử khả năng hoạt động của tất cả các thiết bị của hệ thống.+ Việc bảo dưỡng hệ thống báo cháy được thực hiện tùy theo điều kiện môi trường nơi lắp đặt và theo quy định của nhà sản xuất, nhưng ít nhất 2 năm một lần phải bảo dưỡng lại toàn bộ hệ thống.
– Căn cứ quy định tại điều 7.2.2, TCVN 3890:2009, việc kiểm tra, bảo dưỡng hệ thống chữa cháy tự động được quy định như sau: trừ khi có hướng dẫn khác của nhà sản xuất, hệ thống chữa cháy tự động phải được kiểm tra, bảo dưỡng định kỳ ít nhất một năm một lần.
